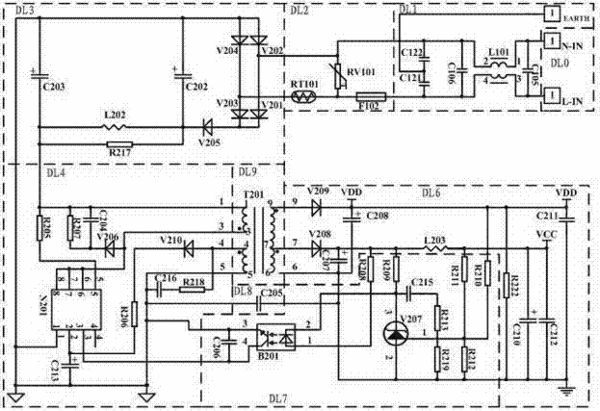

摘要：本實用新型公開了一種開關電源電路以及采用所述開關電源電路的空調器，包括整流電路、電源管理芯片、開關管、變壓器、三端可調穩壓器和光電耦合器；變壓器的初級繞組接收通過整流電路整流輸出的直流電源，并在開關管的開關控制下變壓輸出兩路直流電源；其中，第一路直流電源經由分壓電路分壓后，傳輸至三端可調穩壓器的控制極，三端可調穩壓器的陽極接地，陰極連接第二路直流電源；光電耦合器的發光側連接在其中一路直流電源與三端可調穩壓器的陰極之間，光電耦合器的受光側連接電源管理芯片。本實用新型通過采用雙路采樣反饋的控制機制可以使得開關電源輸出的直流電壓更加穩定，進而為后級用電負載的可靠運行提供了保證。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人于心艷;張健能;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201220687064.X
- 申請時間2012年12月13日
- 申請公布號CN203014678U
- 申請公布時間2013年06月19日
- 分類號H02M3/24(2006.01)I;H02M3/28(2006.01)I;
