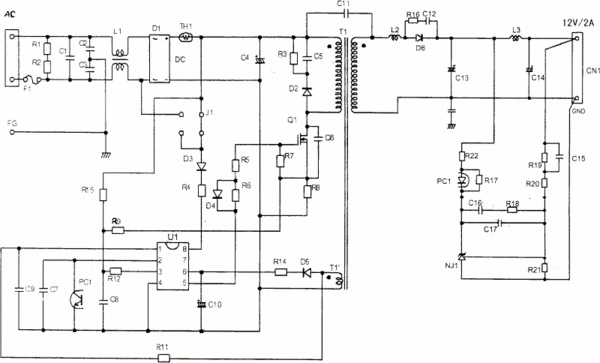

摘要：本實用新型公開了一種低功耗開關電源電路及具有所述電路的空調器，包括低功耗開關電源芯片和變壓器，所述變壓器初級線圈的同名端連接高壓直流電源的正極，異名端通過開關電路的開關通路連接所述高壓直流電源的負極；所述開關電路的控制端接收開關電源芯片輸出的PWM信號；所述變壓器的次級線圈連接低壓直流電源輸出端子，低壓直流電源輸出端子的正極一方面通過分壓電路連接三端穩壓管的參考極，另一方面通過光耦的發光側連接三端穩壓管的陰極，所述三端穩壓管的陽極接地，所述光耦的受光側連接開關電源芯片的電流反饋管腳。本實用新型采用低功耗開關電源芯片配合變壓器來設計開關電源電路，可以達到降低電源待機功耗的設計目的。
- 專利類型實用新型
- 申請人海信(山東)空調有限公司;
- 發明人喬永杰;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201020696048.8
- 申請時間2010年12月24日
- 申請公布號CN201887660U
- 申請公布時間2011年06月29日
- 分類號H02M3/24(2006.01)I;H02M3/335(2006.01)I;H02M1/12(2006.01)I;H02M1/14(2006.01)I;
