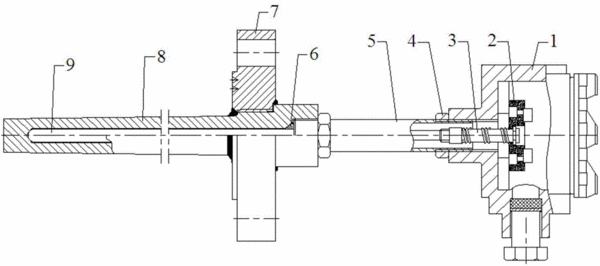

摘要:本實用新型公開了一種阻漏型熱套式熱電偶,包括有防爆接線盒、保護管、支撐管、阻漏裝置、法蘭和熱電偶元件,熱電偶元件密封于保護管內,法蘭通過螺紋配合安裝在保護管外,支撐管的一端與保護管相連接,支撐管的另一端通過拼帽和彈性接頭與防爆接線盒相連接,阻漏裝置為帶有錐度的卡球,帶有錐度的卡球設置在靠近支撐管一側的保護管與熱電偶元件之間。本實用新型采用熱電偶測量,可依據現場壓力、流速等不同,選擇相應的法蘭套管的外徑、法蘭尺寸,阻漏裝置預防保護管泄漏而使介質外泄,測量元件可以單獨拆卸,方便更換,可拆下法蘭獨立安裝,方便運輸,防爆接線盒的輸出端采用接線端子,安全可靠。
- 專利類型實用新型
- 申請人安徽天康(集團)股份有限公司;
- 發明人豐振明;陳業軍;李訓衛;鄭曉林;李書亞;駱春玉;朱安忠;胡金平;張俊;
- 地址239300 安徽省滁州市天長市天康西路111號
- 申請號CN201420622228.X
- 申請時間2014年10月24日
- 申請公布號CN204188288U
- 申請公布時間2015年03月04日
- 分類號G01K7/02(2006.01)I;
