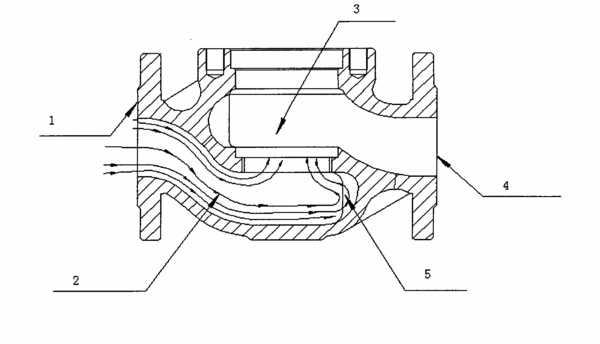

摘要:本實用新型公開了進水口流道帶有導流翼的調節閥,包括閥體,閥體中有進流流道、閥腔、出流流道,其特征在于:在閥體的進流流道末端有一弧形的朝向閥腔伸展的導流翼,所述的導流翼一側為進流流道,另一側為出流流道。本實用新型通過將導流翼設置在閥體的進流流道的末端部位,使進入流道的介質到達原先相匯而相撞的部位時,經兩邊的導流翼的導流圓弧面順利進入閥瓣,使得介質進入閥體后,流速加大,渦流被消除,提高了調節閥的流通能力。
- 專利類型實用新型
- 申請人安徽天康(集團)股份有限公司;
- 發明人趙寬;
- 地址239300 安徽省天長市仁和南路20號
- 申請號CN200920172668.9
- 申請時間2009年06月18日
- 申請公布號CN201487343U
- 申請公布時間2010年05月26日
- 分類號F16K27/00(2006.01)I;
