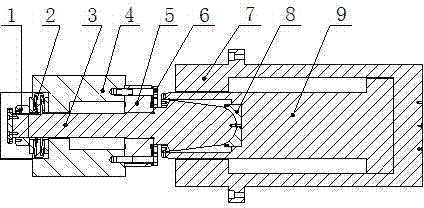

摘要：本實用新型公開了一種臥拉試驗機的力傳感器保護裝置，包括油缸、活塞、負荷傳感器和移動橫梁，還包括球面支桿、球面支座和碟簧，所述球面支桿置于球面支座內一起裝入活塞內，球面支座固定在活塞上，所述負荷傳感器設有定位孔，負荷傳感器的定位孔穿過球面支桿通過固定螺栓連接到移動橫梁的后端，所述移動橫梁的前端設有碟簧；所述碟簧通過碟簧安裝架使用螺母固定在移動橫梁前端。本實用新型在試樣破斷后，可有效保護傳感器，避免傳感器受到沖擊力而破壞，結構簡單，性能可靠，完全避免了試樣破斷后活塞的慣性力對傳感器造成的損傷。
- 專利類型實用新型
- 申請人濟南時代試金試驗機有限公司;
- 發明人烏慧霞;郭海森;李茂金;
- 地址250300 山東省濟南市長清區時代路219號（濟南市經濟開發區）
- 申請號CN201320846368.0
- 申請時間2013年12月20日
- 申請公布號CN203629953U
- 申請公布時間2014年06月04日
- 分類號G01N3/02(2006.01)I;
