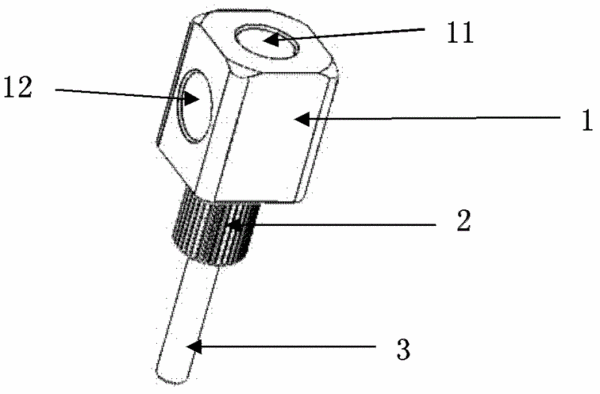

摘要：本實用新型公開了一種接線柱，包括接線結構、固定結構、焊接結構；所述接線結構、固定結構、焊接結構依次固定連接；所述接線結構為第一柱體，所述第一柱體的上底面設有螺紋孔，第一柱體的側面設有穿透第一柱體的接線孔；所述固定結構為側面粗糙的第二柱體；所述焊接結構為與PCB板焊接相連的第三柱體。本實用新型所述的接線住安裝程序簡單，緊固牢靠，不易造成松動或接觸不良問題，占用空間不大，且能夠同時滿足爬電距離的要求。
- 專利類型實用新型
- 申請人上海廣拓信息技術有限公司;
- 發明人王雷;
- 地址200070 上海市閘北區恒通路222號地鐵恒通大廈11層
- 申請號CN201120346588.8
- 申請時間2011年09月15日
- 申請公布號CN202217801U
- 申請公布時間2012年05月09日
- 分類號H01R9/00(2006.01)I;H01R9/18(2006.01)I;H01R4/02(2006.01)I;
