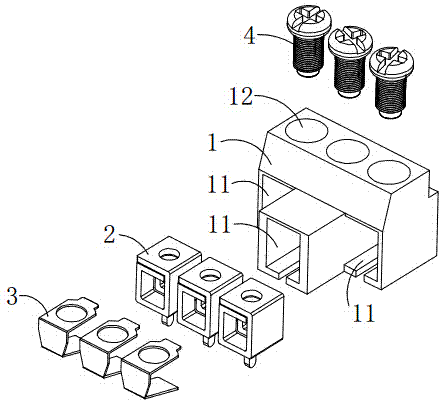

摘要：本實用新型涉及一種緊湊型接線端子，設置于燈具內部，用于燈具與外部導線的連接。其包括一端子殼體。端子殼體包括三個依次排列的接線槽。各接線槽之間相互絕緣，并且其開口均在端子殼體的同一側。在三個接線槽中，位于中間的接線槽的開口向遠離端子殼體的方向延伸一預設長度。每個接線槽內分別設置有一接線柱和用于固定外部導線的壓線片。由此，在接線槽內形成三個接線位。本實用新型的緊湊型接線端子不僅能夠滿足I類燈具內部各載流部件間的安全間距要求，而且能夠滿足燈具內部接線端子安裝結構的空間限制。
- 專利類型實用新型
- 申請人惠州雷士光電科技有限公司;
- 發明人洪曉松;陳政;張周;黃濤;
- 地址516021 廣東省惠州市汝湖鎮東亞村委會石橋頭（雷士工業園）
- 申請號CN201520103088.X
- 申請時間2015年02月13日
- 申請公布號CN204464498U
- 申請公布時間2015年07月08日
- 分類號H01R9/00(2006.01)I;H01R9/24(2006.01)I;H01R4/40(2006.01)I;
