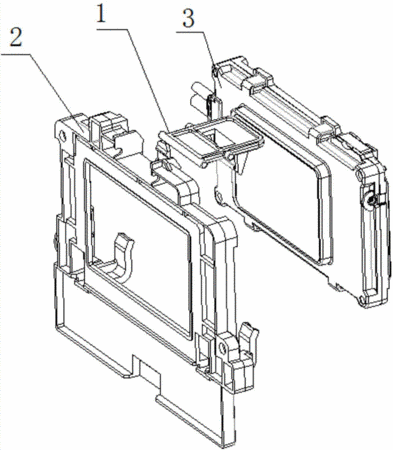

摘要:本實用新型涉及一種電控模組的固定裝置,具體來說,是一種快速裝卸電控模組的固定裝置,屬于電控模組固定裝置技術領域。一種快速裝卸電控模組的固定裝置,其特征在于:包括模組支撐架(2),活動卡扣(1);電控模組(3)一端放在模組支撐架(2)上,另一端被活動卡扣(1)扣??;所述活動卡扣(1)兩側分別設有一對小圓柱(1a、1b),相應的模組支撐架(2)上設有對應的兩對小槽(2a,2b),活動卡扣四個小圓柱過盈配合在模組支架上對應的小槽(2a,2b)內,活動卡扣另一端設有筋位(1d)扣住電控模組(3)。
- 專利類型實用新型
- 申請人上海浩澤凈水科技發展有限公司;
- 發明人肖述;
- 地址201209 上海市浦東新區民冬路635號4幢101室
- 申請號CN201420140736.4
- 申請時間2014年03月26日
- 申請公布號CN204104265U
- 申請公布時間2015年01月14日
- 分類號H05K7/12(2006.01)I;
