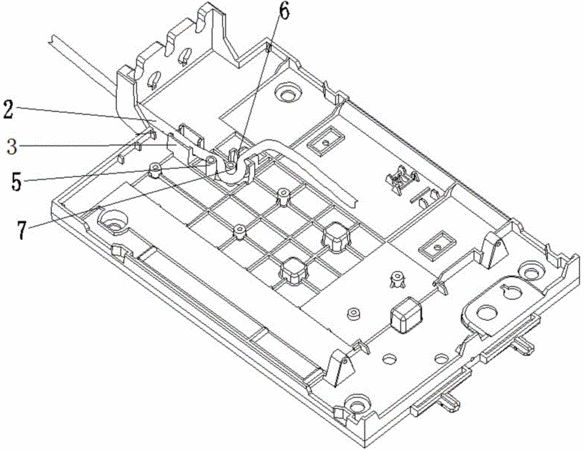

摘要：本實用新型涉及一種電纜線快速裝配自鎖結構，包括殼體（1），所述殼體上開設有進線口（1a），所述殼體還設有U形過線槽（3）、第一導線柱（5）和第二導線柱（7），所述過線槽的槽口正對進線口的方向，所述第一導線柱位于過線槽的后方，所述第二導線柱位于第一導線柱的斜向后方，所述第二導線柱的旁邊設有U形卡口（6），所述過線槽的開口和U形卡口等寬，第一導線柱與第二導線柱之間的距離略大于過線槽的開口的寬度。本實用新型通過約束電纜線方向，使得電纜線受到的合力的作用線在摩擦角內，因此電纜線受到的摩擦力不大于最大靜摩擦力而自鎖靜止。能有效的節省工人裝配作業時間，提高工作效率，降低了產品成本。
- 專利類型實用新型
- 申請人上海浩澤凈水科技發展有限公司;
- 發明人肖述;
- 地址201209 上海市浦東新區民冬路635號4幢101室
- 申請號CN201420172239.2
- 申請時間2014年04月10日
- 申請公布號CN203851402U
- 申請公布時間2014年09月24日
- 分類號H05K7/02(2006.01)I;
