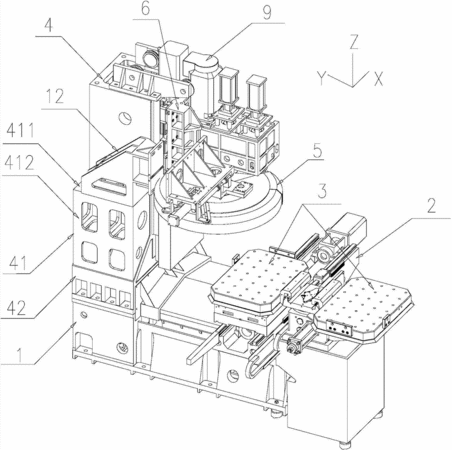

摘要：本實用新型提出了一種雙主軸雙交換工作臺同時換刀加工中心，包括床身；滑動設在床身上的床鞍；滑動設在床鞍上的雙交換工作臺；固設在床身上的立柱；通過水平凸臺固定在立柱上的斗笠式刀庫；設在立柱上的主軸滑座；固定在主軸滑座前端的并排設置的第一主軸和第二主軸，第一主軸和第二主軸設置在YZ平面上，主軸滑座一側設有主電機，主電機上的皮帶輪通過第一皮帶連接第一主軸上的第一皮帶輪，第一主軸上的第二皮帶輪又通過第二皮帶連接第二主軸上的皮帶輪。本實用新型因在YZ平面設有雙主軸，可成倍提高加工效率；將斗笠式刀庫安裝到水平凸臺上，提高安裝調試效率和立柱剛性；通過第一皮帶和第二皮帶使第一主軸與第二主軸同步，實現同時換刀。
- 專利類型實用新型
- 申請人重慶九源機械有限公司;
- 發明人林健;
- 地址401336 重慶市南岸區玉馬路87號綜合廠房1
- 申請號CN201420536300.7
- 申請時間2014年09月17日
- 申請公布號CN204075881U
- 申請公布時間2015年01月07日
- 分類號B23Q37/00(2006.01)I;B23Q1/01(2006.01)I;B23Q3/157(2006.01)I;
