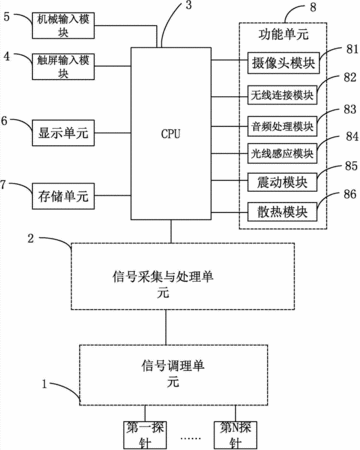

摘要：一種兼容機械輸入的平板示波器，包括觸摸屏、外框、機械按鍵/旋鈕面板，觸摸屏固定于外框，機械按鍵/旋鈕面板與外框連接，觸屏輸入模塊、CPU和機械輸入模塊，觸屏輸入模塊與CPU電信號連接，CPU與機械輸入模塊通過通訊接口電信號連接，觸屏輸入模塊設置于觸摸屏，機械輸入模塊設置于機械按鍵/旋鈕面板，機械輸入模塊通過設置于外框的通信接口與CPU電信號連接?？梢詫崿F通過觸屏輸入模塊操作，還可以通過機械輸入模塊實現示波器操作，通過機械按鍵/旋鈕面板輸入指令，由機械輸入模塊將該指令通過通訊接口向CPU發出操作信號，CPU接收操作信號并進行處理，相比現有的觸摸屏示波器，使用者可以使用兩種方式均能夠實現示波器操作，使用便利。
- 專利類型實用新型
- 申請人深圳麥科信儀器有限公司;
- 發明人張興杰;宮玥枚;
- 地址518000 廣東省深圳市南山區西麗官龍村綜合樓C棟508號
- 申請號CN201420095176.5
- 申請時間2014年03月04日
- 申請公布號CN204008788U
- 申請公布時間2014年12月10日
- 分類號G01R13/00(2006.01)I;
