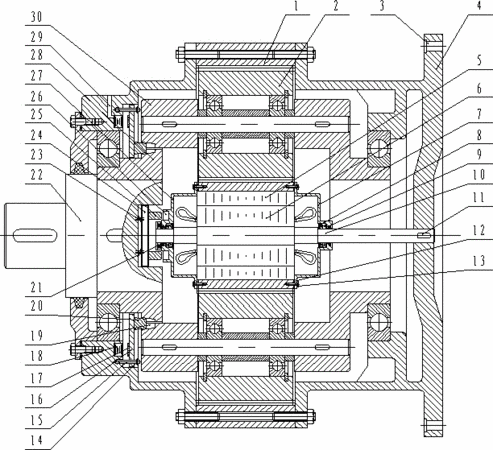

摘要：本實用新型公開了一種洗衣機用外轉子電機減速器，它包括洗衣機用外轉子電機減速器殼體（4）和設置于電機減速器殼體（4）內的外轉子電機及行星齒輪減速機構。其特征在于：它還包括電機定子（6）和電機外轉子總成（5），所述電機定子（6）為內定子，固定于電機減速器殼體（4）內。電機外轉子總成（5）為外轉子，外部套裝齒輪，在行星齒輪減速機構中作太陽輪，與行星齒輪（2）外嚙合。在電機兩端安裝有左密封端蓋（27）、右密封端蓋（7），電機減速器殼體（4）和行星架之間設置有離合裝置A，外轉子電機和輸出軸（22）之間設置有離合裝置B，以實現電機低、高速輸出轉換。該電機減速器將外轉子電機與行星齒輪減速機構集成于電機減速器殼體內，可實現復合動力大減速比輸出，空間利用率高，輸出力矩大。
- 專利類型實用新型
- 申請人西華大學;
- 發明人陳濤;向中凡;吳興江;張建偉;
- 地址610039 四川省成都市金牛區土橋金周路999號
- 申請號CN201420279405.9
- 申請時間2014年05月29日
- 申請公布號CN203951315U
- 申請公布時間2014年11月19日
- 分類號H02K7/116(2006.01)I;H02K7/10(2006.01)I;
