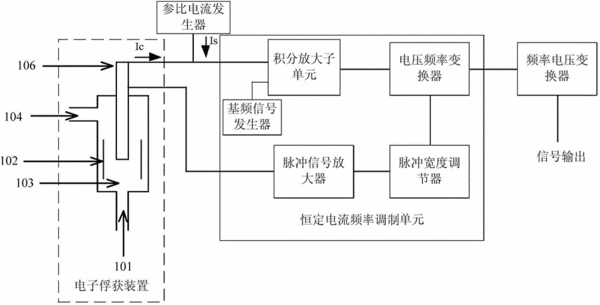

摘要：本實用新型涉及電路設計，公開了一種電子俘獲響應系統。本實用新型中，包含：電子俘獲裝置、參比電流發生器、恒定電流頻率調制單元與頻率電壓轉換器；電子俘獲裝置的陽極、參比電流發生器均與恒定電流頻率調制單元的第一端口相連；恒定電流頻率調制單元的第二端口與電子俘獲裝置的陽極相連，第三端口與頻率電壓轉換器相連。通過具有閉環反饋控制的恒定電流頻率調制單元使電子俘獲裝置的陽極輸出的基流與參比電流發生器輸出的參比電流一致，為一恒定的值；基流的值為一恒定的值時，電子俘獲響應系統具有線性范圍寬與靈敏度高的優點；而且，系統設計簡單，易于推廣。
- 專利類型實用新型
- 申請人上海市計算技術研究所;
- 發明人王勇軍;
- 地址200040 上海市靜安區愚園路546號
- 申請號CN201420151971.1
- 申請時間2014年03月31日
- 申請公布號CN203838106U
- 申請公布時間2014年09月17日
- 分類號G01N27/64(2006.01)I;
