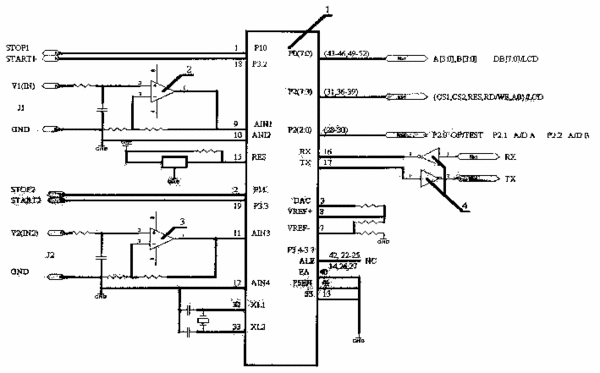

摘要：一種基于片上系統的色譜數據采集裝置包括：輸入端與色譜儀相連接的運算放大器(2、3)，及一連接于運算放大器(2、3)的輸出端的微控制器(1)、所述的微控制器(1)內集成有單片機、兩個獨立的A/D轉換電路、串行通訊接口，所述的A/D轉換電路分別設有通道(A、B)，所述的微控制器設有若干開關量輸入、輸出接口，分別輸入色譜儀分析的起始信號、停止信號、運行模式控制信號、輸出通道控制信號。由于微控制器內含有高精度、寬測量范圍的∑－ΔA/D轉換電路、微控制器、存儲器和數字接口電路，因此只需一片微控制器即可實現A/D模數轉換，將色譜儀的模擬信號轉換為數字信號，并進行積分計算，同時還可以作為數據傳送等接口電路。
- 專利類型發明專利
- 申請人上海市計算技術研究所;
- 發明人王志宏;陸穎凱;王越;
- 地址200040上海市愚園路546號
- 申請號CN02136929.1
- 申請時間2002年09月10日
- 申請公布號CN1409108A
- 申請公布時間2003年04月09日
- 分類號G01N30/86;G01N30/88;
