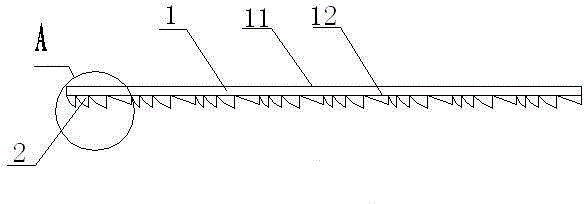

摘要:本實用新型涉及一種寬幅單距線性聚焦光柵片。已知的兩種便于實現的聚光技術分別為凸透鏡聚光和凹面鏡反光,凹面鏡技術現在廣泛使用的有槽式、塔式、蝶式、菲涅爾式,這幾種聚光方式投資大,需要規?;瘧貌拍艿玫嚼硐氲男Ч?,傳統凸透鏡非常笨重而且聚光效果也不理想。本實用新型提供一種寬幅單距線性聚焦光柵片,包括片狀的透鏡本體,所述透鏡本體上設有入射面和出射面,其特征在于:所述出射面上設有若干陣列排布的用于將光線聚集到一側的聚焦結構,所述聚焦結構包括若干用于聚焦光線的聚焦面和若干連接面,所述聚焦面與連接面間隔分布。本實用新型結構簡單,設計合理,聚焦結構的聚焦面可將光線沿真空管方向折射,從而提高光線利用率。
- 專利類型實用新型
- 申請人浙江煜騰新能源股份有限公司;
- 發明人姚衛國;葉宏;周旭陽;邵敏敏;李亞茹;
- 地址314311 浙江省嘉興市海鹽縣沈蕩鎮中錢工業園區
- 申請號CN201420107734.5
- 申請時間2014年03月11日
- 申請公布號CN203799105U
- 申請公布時間2014年08月27日
- 分類號G02B19/00(2006.01)I;G02B3/08(2006.01)I;
