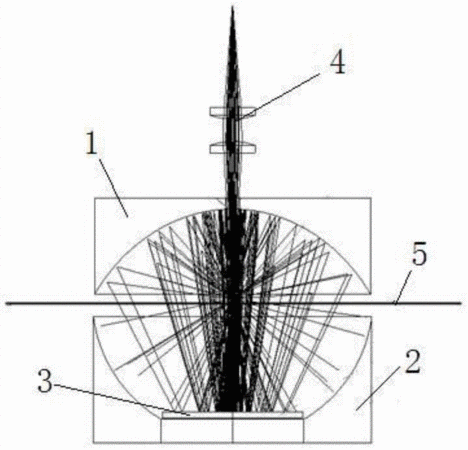

摘要:本發明涉及一種光學裝置,公開了一種三維空間內微弱光收集器。其包括橢球面反射鏡、球面反射鏡和平面反射鏡,橢球面反射鏡、球面反射鏡均為凹面反射鏡,且兩者凹面相對,形成一個腔體;球面反射鏡的圓心與橢球面反射鏡中橢圓的一個焦點重合;平面反射鏡的反射面位于橢球面反射鏡中橢圓的兩個焦點連線的中點處,平面反射鏡的面積為橢球面反射鏡中橢圓正焦弦處圓面積的1/5~1/3。本發明采用特殊的結構,使得激光束激發出的痕量物質的熒光、拉曼散射光等微弱光在三維空間范圍內得到定向高效的收集。
- 專利類型發明專利
- 申請人浙江卷積科技有限公司;
- 發明人歐旭鋒;王文鵬;馬輝;張幼文;
- 地址311121 浙江省杭州市余杭區文一西路998號海創園4號樓401室
- 申請號CN201410135539.8
- 申請時間2014年04月04日
- 申請公布號CN103941381A
- 申請公布時間2014年07月23日
- 分類號G02B19/00(2006.01)I;G02B17/08(2006.01)I;G01N21/01(2006.01)I;
