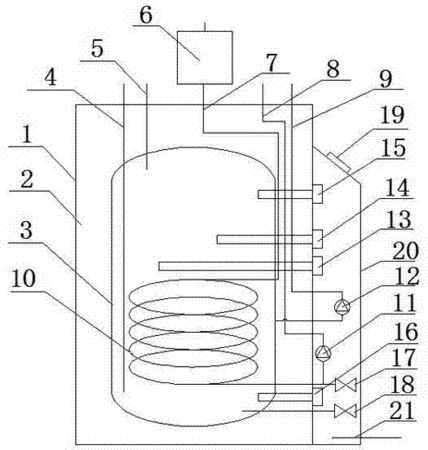

摘要:本實用新型公開了一種高集成無壓運行承壓水箱,其結構特點在于:包括水箱外膽、中間保溫層、水箱內膽、控制系統外殼、PLC控制器和電源,水箱內膽內設置有水箱換熱盤管并連接有冷水進水管、熱水出水管,水箱換熱盤管的兩端分別連接介質回流管路和介質輸出管路,介質回流管路連接有介質回流罐,所述介質回流管路或介質輸出管路上設置有太陽能集熱循環泵,PLC控制器與太陽能集熱循環泵連接。本實用新型與現有技術相比具有以下優點:由于PLC控制器、太陽能集熱循環泵及末端用水回水循環泵集成安裝在水箱上,即在安裝和維修時簡單方便,又有效的利用保溫層的作用,減少熱損失。不加熱時,管路和換熱盤管內無壓,不容易出現泄露,尤其防凍。
- 專利類型實用新型
- 申請人嘉興煜騰新能源科技有限公司;
- 發明人姚衛國;
- 地址314300 浙江省嘉興市海鹽沈蕩董司工業園
- 申請號CN201220266825.4
- 申請時間2012年06月07日
- 申請公布號CN202692493U
- 申請公布時間2013年01月23日
- 分類號F24J2/46(2006.01)I;
