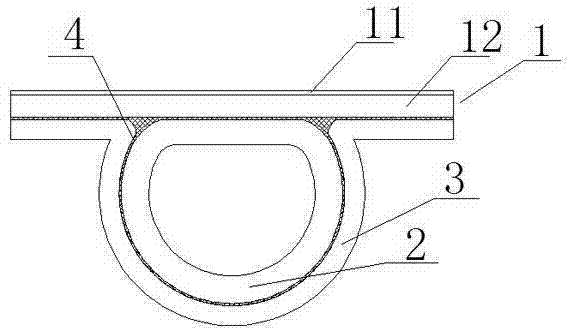

摘要:本實用新型公開了一種平板集熱器的板芯,包括集熱板、流體介質管和導熱板,所述流體介質管固定在集熱板反面,所述導熱板固定在集熱板的反面并包裹流體介質管的外壁面,其特征在于:所述流體介質管的外壁面上與集熱板固定貼合的部分呈平面狀。本實用新型與現有技術相比具有以下優點:結構簡單合理、流體介質管與集熱板接觸面積大,并采用導熱膠粘合,不僅結構牢固而且提高了導熱效率,使得整個平板集熱器的板芯傳熱換熱效率高,避免了焊接,工藝簡單、降低了成本。
- 專利類型實用新型
- 申請人嘉興煜騰新能源科技有限公司;
- 發明人姚衛國;
- 地址314300 浙江省嘉興市海鹽沈蕩董司工業園
- 申請號CN201220245838.3
- 申請時間2012年05月29日
- 申請公布號CN202692491U
- 申請公布時間2013年01月23日
- 分類號F24J2/46(2006.01)I;
