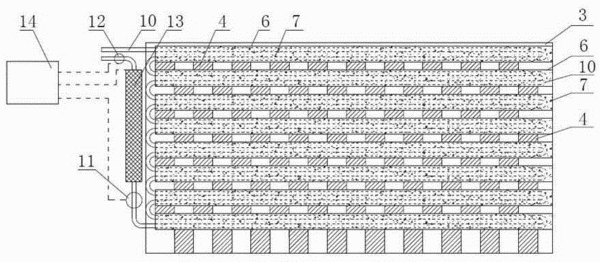

摘要：本實用新型公開了一種無水箱高效平板太陽能熱水器，包括殼體、吸熱板芯、扁平熱管、異型鋁管和蛇形銅管，所述殼體填充有保溫材料，所述異型鋁管沿殼體縱向間隔安裝在殼體內，異型鋁管內設有相變儲熱材料，蛇形銅管設于相變儲熱材料中，相鄰上下兩根異型鋁管的背面分別連接著一個扁平熱管的冷凝端和蒸發端，頂部的異型鋁管的長度方向上只分布著冷凝端，其余異型鋁管長度方向上均間隔分布著冷凝端和蒸發端，扁平熱管貼合在吸熱板芯上，吸熱板芯和扁平熱管的冷凝端之間設置有隔熱板、扁平熱管的蒸發端和異型鋁管之間也設置有隔熱板。本實用新型具有以下優點和效果：結構設計合理，集熱、儲熱、換熱一體、簡單易安裝，吸熱效率高、熱損失少。
- 專利類型實用新型
- 申請人嘉興煜騰新能源科技有限公司;姚衛國;
- 發明人姚衛國;
- 地址314300 浙江省嘉興市海鹽沈蕩董司工業園
- 申請號CN201220661480.2
- 申請時間2012年12月05日
- 申請公布號CN203177487U
- 申請公布時間2013年09月04日
- 分類號F24J2/00(2006.01)I;F24J2/34(2006.01)I;F24J2/24(2006.01)I;F24J2/32(2006.01)I;F24J2/46(2006.01)I;
