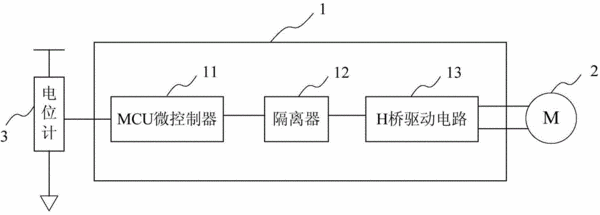

摘要：本實用新型提供一種實驗室氣流系統變風量通風柜控制閥電機驅動電路，與用于探測執行器位置的電位計相連，所述電機驅動電路包括：與所述電位計相連，用于檢測所述電位計輸出的反饋信號并根據所述反饋信號輸出控制電機運行的控制信號從而使執行器達到預定的位置的MCU微控制器；與所述MCU微控制器相連根據所述MCU微控制器輸出的控制信號驅動電機運行的H橋驅動電路，連接于所述MCU微控制器和所述H橋驅動電路之間的隔離器。本實用新型的電機驅動電路負載能力強、控制安全可靠、抗干擾能力強，非常適合實驗室氣流系統的快速可靠控制。
- 專利類型實用新型
- 申請人上海卓思控制技術有限公司;
- 發明人孔鵬;楊兵;林鴻;
- 地址200433 上海市虹口區汶水東路51號608室
- 申請號CN201420105922.4
- 申請時間2014年03月10日
- 申請公布號CN203747708U
- 申請公布時間2014年07月30日
- 分類號H02P7/28(2006.01)I;H02H7/085(2006.01)I;
