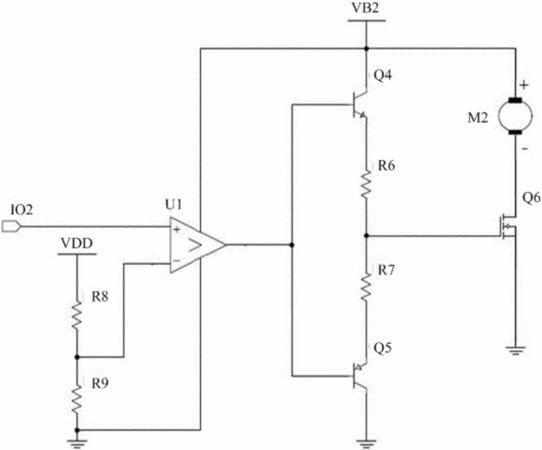

摘要：本實用新型公開了一種電機驅動電路。所述電路包括：前級比較電路，用于將輸入電壓與一恒定電壓進行比較，并從其輸出端輸出比較結果信號；NPN型三極管，其基極與所述前級比較電路的輸出端連接，集電極與供電電源連接，發射極通過第一限流電阻連接至MOS場效應管的柵極；PNP型三極管，其基極與所述前級比較電路的輸出端連接，發射極通過第二限流電阻連接至MOS場效應管的柵極；MOS場效應管，其柵極分別通過第一限流電阻及第二限流電阻與所述NPN三極管及所述PNP型三極管的發射極連接，漏極與被驅動電機的繞組的一端連接。本實用新型提供的電機驅動電路能夠有效的提高用于控制電機的開關管的開關動作速度，并且降低驅動電路的功耗。
- 專利類型實用新型
- 申請人北京經緯恒潤科技有限公司;
- 發明人賈春冬;
- 地址100101 北京市朝陽區安翔北里11號B座8層北京經緯恒潤科技有限公司
- 申請號CN201520602516.3
- 申請時間2015年08月11日
- 申請公布號CN204836007U
- 申請公布時間2015年12月02日
- 分類號H02P7/28(2006.01)I;
