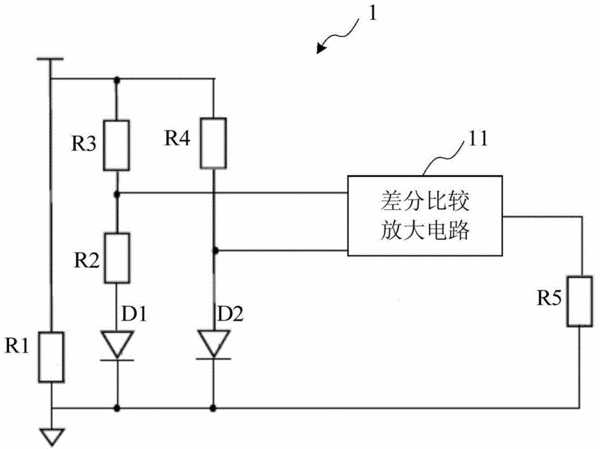

摘要：本實用新型提供一種實驗室氣流系統變風量通風柜面風速傳感器，包括：在不同的PN結溫度下輸出不同正向電壓的檢測二極管探頭；與檢測二極管探頭相連，用于給所述檢測二極管探頭加熱以使所述檢測二極管探頭處于不同的PN結溫度的加熱電阻；用于輸出恒定正向電壓的參考二極管探頭；分別與檢測二極管探頭和參考二極管探頭相連，用于獲取所述檢測二極管探頭輸出的正向電壓和所述參考二極管探頭輸出的正向電壓的壓差并輸出壓差信號的差分比較放大電路。所述檢測二極管探頭的輸入端和所述參考二極管探頭的輸入端分別連有用于提高輸入阻抗的第一電阻和第二電阻。本實用新型在使用時無需依賴調節窗位移傳感器，而且具有成本可控、控制可靠的優勢。
- 專利類型實用新型
- 申請人上海卓思控制技術有限公司;
- 發明人孔鵬;王來軍;
- 地址200433 上海市虹口區汶水東路51號608室
- 申請號CN201420100919.3
- 申請時間2014年03月06日
- 申請公布號CN203745483U
- 申請公布時間2014年07月30日
- 分類號G01P5/10(2006.01)I;
