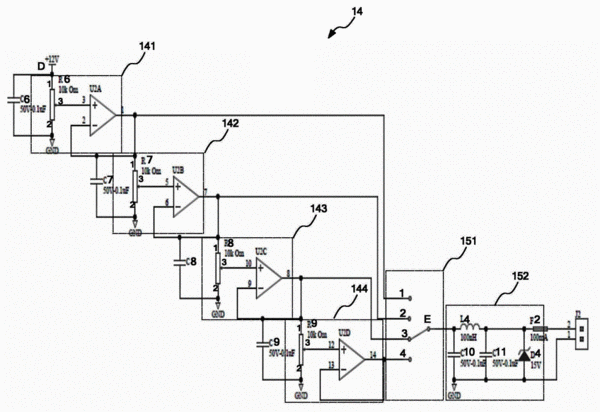

摘要：本實用新型提供一種實驗室氣流系統通風柜多態控制電路，應用于信號負載上，包括：用以輸出不同模式信號以使得所述信號負載兩端的電壓達到預設電壓值的多級分壓模塊；多級分壓模塊包括第一級分壓單元、第二級分壓單元……第N級分壓單元和N段位開關單元；其中，N大于等于3；每一級分壓單元包括運算放大器和具有3個連接端的變阻器，運算放大器同相輸入端連接在所述變阻器的第三連接端；N段位開關單元的N個端口分別連接在第一級分壓單元、第二級分壓單元……第N級分壓單元中運算放大器的輸出端。本實用新型所述的實驗室氣流系統通風柜多態控制電路原理簡單，成本可控，用戶控制簡便可靠，并且用戶可以根據需要自由設定每個模式所需的風量。
- 專利類型實用新型
- 申請人上海卓思控制技術有限公司;
- 發明人王來軍;楊哲;
- 地址200433 上海市虹口區汶水東路51號608室
- 申請號CN201420090684.4
- 申請時間2014年02月28日
- 申請公布號CN203743568U
- 申請公布時間2014年07月30日
- 分類號F16K31/02(2006.01)I;B08B15/04(2006.01)I;
