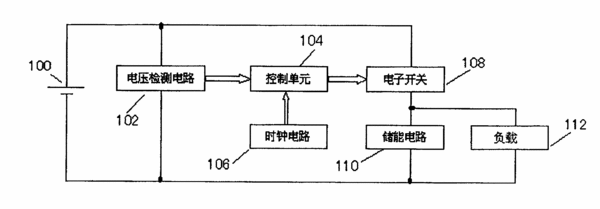

摘要:本發明涉及電池欠壓保護方法及相應的欠壓保護電路,為解決現有電池欠壓保護電路不能準確判斷應于何時斷開負載的問題,本發明中,由控制單元按預定間隔向電子開關發出第一控制信號,使電子開關瞬時斷開后再恢復為閉合狀態,在此期間由儲能電路為負載提供臨時電能,使負載不會關機等待下一次通電時重新開機啟動;同時,由電壓檢測電路檢測瞬時斷開期間的電池電壓;然后由控制單元判斷瞬時斷開期間的電池電壓是否小于預定值;如果是則由控制單元發出第二控制信號將所述電子開關永久關斷,否則繼續由控制單元按預定間隔發出第一控制信號??梢?,本發明中,電壓檢測電路檢測所得的是斷開負載時的電壓,據此可以更準確地判斷應于何時斷開負載最合適。
- 專利類型發明專利
- 申請人美固電子(深圳)有限公司;
- 發明人李達華;廖大慈;
- 地址518020廣東省深圳市福田中心區福華1路卓越大廈1D樓1402-1404室
- 申請號CN200510034486.1
- 申請時間2005年04月28日
- 申請公布號CN100502190C
- 申請公布時間2009年06月17日
- 分類號H02H7/18(2006.01)I;
