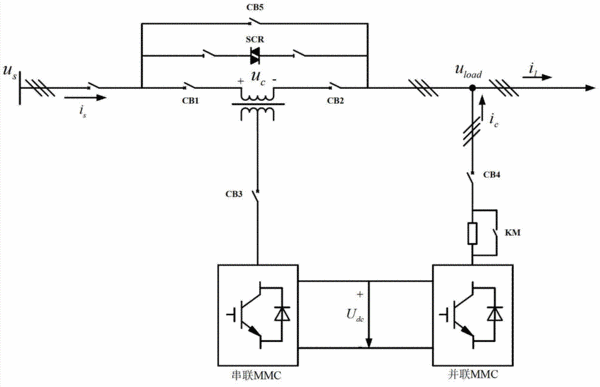

摘要：本實用新型提供一種統一電能質量控制器的保護系統，反并聯晶閘管安裝在串聯耦合變壓器一次側，其余五個斷路器分別安裝在串聯耦合變壓器與于系統連接處、串聯耦合變壓器與負載連接處、UPQC并聯部分與系統連接處、UPQC串聯部分與耦合變壓器連接處以及串聯耦合變壓器一次側?？梢栽谪摵蓚?、系統側出現短路故障后，10ms內快速旁路串聯耦合變壓器，實現對UPQC耦合變壓器及串聯側換流器的保護；由于快速旁路串聯耦合變壓器，系統短路阻抗不會發生變化，系統上級故障保護動作不受影響；在反并聯晶閘管拒動情況下可以通過斷路器動作對裝置進行二次保護，提高了裝置的可靠性及安全性。
- 專利類型實用新型
- 申請人廣東電網公司電力科學研究院;廣東電網公司惠州供電局;華北電力大學;
- 發明人徐柏榆;劉正富;馬明;歐志光;盛超;陸晶晶;王浩;袁敞;肖湘寧;
- 地址510080 廣東省廣州市越秀區東風東路水均崗8號
- 申請號CN201320585107.8
- 申請時間2013年09月22日
- 申請公布號CN203674688U
- 申請公布時間2014年06月25日
- 分類號H02H7/00(2006.01)I;
