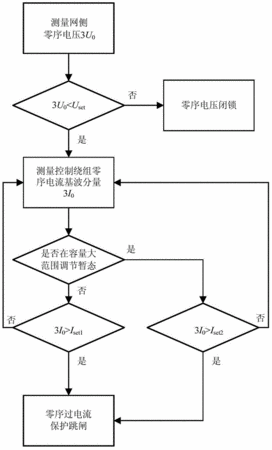

摘要:本發明公開了屬于電力系統繼電保護技術領域的一種TCT式可控電抗器控制繞組匝間故障保護方法。TCT式可控電抗器網側零序電壓3U0小于整定值Uset時啟動零序過電流保護,否則零序電壓閉鎖;控制繞組發生匝間故障時,若TCT式可控電抗器處于容量恒定狀態,控制繞組零序電流的基波分量3I0大于零序過電流保護的低定值高靈敏保護I段整定值Iset1時,輸出零序過電流保護的跳閘指令;若處于容量大范圍調節暫態,3I0大于零序過電流保護的高定值低靈敏保護II段整定值Iset2時,輸出零序過電流保護的跳閘指令。增加零序電壓閉鎖,采用兩段式整定方法,在可靠性和安全性方面優勢顯著,具有實際工程應用意義。
- 專利類型發明專利
- 申請人華北電力大學;國網智能電網研究院;江蘇省電力公司電力科學研究院;
- 發明人鄭濤;張芬芬;金穎;劉連光;劉洋;蓋振宇;袁曉冬;史明明;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201510337446.8
- 申請時間2015年06月17日
- 申請公布號CN104901276A
- 申請公布時間2015年09月09日
- 分類號H02H7/00(2006.01)I;
