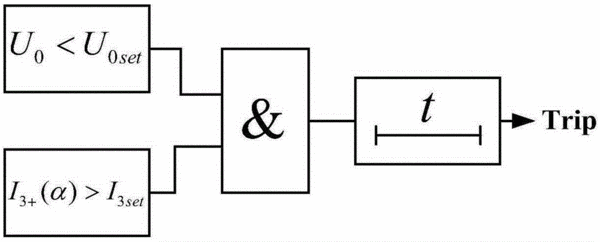

摘要：本發明涉及一種TCT式可控高抗三角形聯結繞組的匝間保護方法，屬于電力系統繼電保護技術領域。測量高壓側零序電壓U0并與整定值U0set比較；測量TCT式可控高抗三角形聯結繞組線電流iA(t)、iB(t)、iC(t)，求其相量；計算TCT式可控高抗三角形聯結繞組線電流中3次諧波正序分量I3+(α)；當U0＜U0set且I3+(α)＞I3set時判定為匝間故障，輸出跳閘信號；二者條件有任意一條不滿足時保護不動作。本發明利用TCT式可控高抗三角形聯結繞組匝間故障時三角形聯結繞組線電流中3次諧波正序分量含量與正常運行時的區別，一方面有效解決了傳統零序功率方向保護靈敏度不足的問題，另一方面只需測量三角形聯結繞組角外的線電流，不涉及三相一體結構角內電流無法測量的問題，對于TCT式可控高抗的保護配置具有工程實際意義。
- 專利類型發明專利
- 申請人華北電力大學;國網智能電網研究院;中電普瑞科技有限公司;
- 發明人鄭濤;趙彥杰;張振環;雷晰;徐桂芝;劉洋;徐向前;王俊永;
- 地址102206 北京市昌平區回龍觀朱辛莊2號
- 申請號CN201310716796.6
- 申請時間2013年12月23日
- 申請公布號CN103701096B
- 申請公布時間2016年08月17日
- 分類號H02H7/00(2006.01)I;
