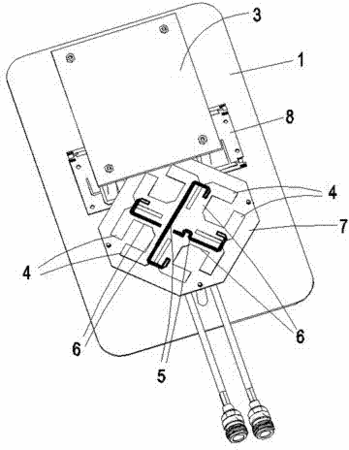

摘要：本實用新型提供一種高增益三極化寬頻壁掛天線，包括底板(1)、L形探針(2)、方形金屬片(3)、4個對稱振子(4)、饋線(5)、巴倫(6)、介質基板(7)和微帶合路器(8)；L形探針(2)和方形金屬片(3)構成垂直極化天線；4個對稱振子(4)、饋線(5)、巴倫(6)和介質基板(7)構成±45°雙極化天線。微帶合路器包括一個低通濾波器和一個高通濾波器，低通濾波器與垂直極化天線相連，高通濾波器與+45°(或-45°)極化天線相連。本實用新型適用于GSM、CDMA、DCS、PHS、CDMA2000、WCDMA、TD-SCDMA、WLAN、LTE等多制式室內覆蓋系統的需要。
- 專利類型實用新型
- 申請人武漢虹信通信技術有限責任公司;
- 發明人鄧遙林;張杰;胡成軍;陳麗群;
- 地址430073 湖北省武漢市東湖高新技術開發區東信路5號
- 申請號CN201320658831.9
- 申請時間2013年10月24日
- 申請公布號CN203660062U
- 申請公布時間2014年06月18日
- 分類號H01Q21/00(2006.01)I;H01Q21/24(2006.01)I;H01Q21/30(2006.01)I;H01Q1/36(2006.01)I;H01Q1/38(2006.01)I;
