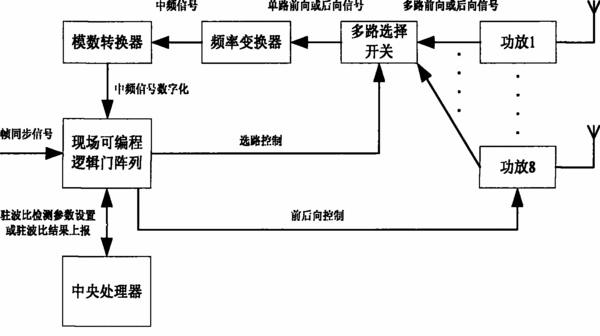

摘要：本發明涉及一種TD-SCDMA遠端射頻單元天線口駐波比測量方法和裝置，本裝置包括中央處理器CPU、可編程門陣列FPGA、數模轉換器、頻率變換器、多路選擇開關、3-10個帶天線的功放，可編程門陣列FPGA分別與基站、數模轉換器、中央處理器CPU、多路選擇開關、各個帶天線的功放相連，多路選擇開關分別各個帶天線的功放相連，頻率變換器分別與數模轉換器、多路選擇開關相連。本發明以準確測量下行導頻功率為核心，利用FPGA對下行導頻時隙準確定位，同時純硬件的架構確保了運算的實時性，CPU輔助性負責實時性要求不高運算量不大的計算，本發明能夠很好地測量出天線口駐波比同時還有助于系統，尤其是多天線系統降低成本、提高實時性和小型化。
- 專利類型發明專利
- 申請人武漢虹信通信技術有限責任公司;
- 發明人江浩洋;王峰;
- 地址430074 湖北省武漢市洪山區郵科院路88號
- 申請號CN200810197548.4
- 申請時間2008年11月07日
- 申請公布號CN101393241B
- 申請公布時間2010年08月18日
- 分類號G01R27/06(2006.01)I;
