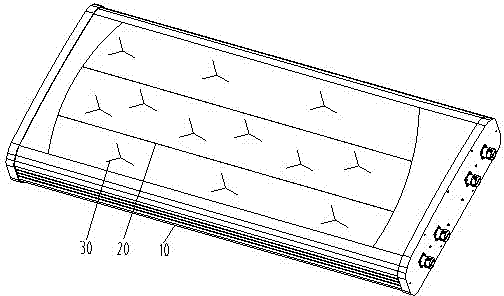

摘要：一種雙波束天線，包括多個輻射單元、一個反射板、饋電網絡，輻射單元固定在反射板上，所述反射板包括一個水平面以及設置其兩側的折彎平面形成沿中心對稱的溝渠型結構，折彎平面同反射板水平面之間設置有角度，在反射板左側折彎平面和右側折彎平面沿軸向方向分別固定有一列的多個輻射單元，反射板的水平面上沿軸向方向固定有兩列的多個輻射單元，反射板折彎平面上的輻射單元和位于反射板水平面上且與其相鄰排列的輻射單元之間呈交叉排列，折彎平面上的輻射單元和位于反射板水平面上且與其不相鄰排列的輻射單元之間呈對齊排列，本發明裝置整體體積小，迎風面小，能顯著減少實際應用風險。
- 專利類型發明專利
- 申請人武漢虹信通信技術有限責任公司;
- 發明人周柱;孫彥明;萬希;丁凱;王青;田佰文;
- 地址430073 湖北省武漢市東湖高新技術開發區東信路5號
- 申請號CN201310268609.2
- 申請時間2013年06月28日
- 申請公布號CN103367932A
- 申請公布時間2013年10月23日
- 分類號H01Q21/00(2006.01)I;H01Q21/24(2006.01)I;H01Q15/18(2006.01)I;H01Q19/10(2006.01)I;H01Q3/26(2006.01)I;H01Q3/44(2006.01)I;
