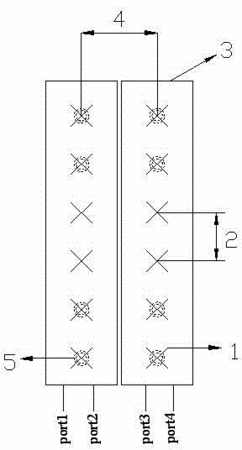

摘要：本發明為一種LTE頻段多天線陣列增益補償方法，主要針對LTE頻段多天線增益提升提供一種解決方案。本發明在不改變LTE多天線陣列原有結構（反射板、饋電網絡、陣列數量、振子數量、陣列間距、振子間距、極化方式、功率分配比例）前提下，根據不同振子的功率分配比例，在陣列中不同的位置引入若干數量的引相器，多天線陣列，每一列包含1-n個引向器，引向器的位置位于振子正上方，距離振子h，0.08λ≤h≤0.35λ。多天線陣列的引向器，為十字形或圓環狀金屬片，其尺寸小于λ/2；以此來提高陣列天線的增益。
- 專利類型發明專利
- 申請人武漢虹信通信技術有限責任公司;
- 發明人郭繼權;田宇興;
- 地址430073 湖北省武漢市東湖高新技術開發區東信路5號
- 申請號CN201410666447.2
- 申請時間2014年11月20日
- 申請公布號CN104393423A
- 申請公布時間2015年03月04日
- 分類號H01Q21/00(2006.01)I;H01Q19/00(2006.01)I;H01Q19/10(2006.01)I;
