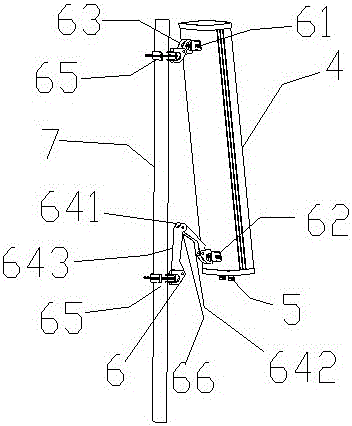

摘要：本發明涉及一種用于地空寬帶通信系統的定向地面站天線及排列方法，天線包括輻射單元、反射板、饋電網絡、饋電端口、天線罩、用于調整天線仰角的調整支架和固定天線的抱桿，三個以上輻射單元沿垂直方向直線排列成一個輻射組，三個輻射組沿水平方向排列成一個面狀輻射陣列，天線通過調整支架向上設置一個大于零度的仰角。本發明能夠實現遠距離覆蓋，在8km的飛行高度下，可達到200km的覆蓋距離，在整個航線內可實現較好的覆蓋平坦度，減小對塔下地面移動通信的干擾；通過天線仰角調整，可調整天線覆蓋距離及中部覆蓋效果；通過寬波束方向圖賦形及特殊天線排列，使定向天線覆蓋整個空域范圍，且有效支持空間分集或MIMO應用。
- 專利類型發明專利
- 申請人武漢虹信通信技術有限責任公司;
- 發明人曾偉;石萌;邢軍軍;
- 地址430073 湖北省武漢市東湖高新技術開發區東信路5號
- 申請號CN201310238719.4
- 申請時間2013年06月17日
- 申請公布號CN103346411B
- 申請公布時間2016年12月28日
- 分類號H01Q21/00(2006.01)I;H01Q3/06(2006.01)I;H01Q19/10(2006.01)I;H01Q21/29(2006.01)I;
