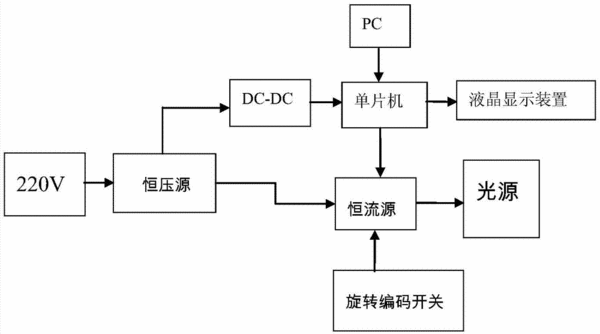

摘要：本實用新型公開了一種光源控制器，包括至少一個通道，其一個通道包括：恒壓源、DC-DC、單片機、液晶顯示裝置、恒流源、旋轉編碼開關；所述恒壓源分別與所述DC-DC和所述恒流源連接，所述DC-DC與所述驅動芯片連接，所述驅動芯片與所述液晶顯示裝置連接；所述單片機上設置有至少16通道PWM、至少一串口和至少48引腳，所述驅動芯片還通過PWM與所述恒流源連接，所述恒流源還分別與光源和所述旋轉編碼開關連接。本實用新型的光源控制器，具有結構簡單、成本低，檢測系統在光源控制模塊不受限制。
- 專利類型實用新型
- 申請人成都術有科技有限公司;
- 發明人陳鎮龍;賈宏宇;羅穎;宋昀岑;
- 地址610000 四川省成都市一環路東一段159號
- 申請號CN201320750462.6
- 申請時間2013年11月25日
- 申請公布號CN203632923U
- 申請公布時間2014年06月04日
- 分類號H05B37/02(2006.01)I;
