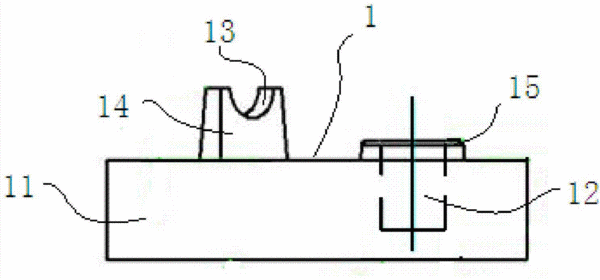

摘要：本實用新型公開了一種柴油機氣缸蓋射水道鋼套檢具。該檢具包括：檢具底座，其包括：底座和布設在底座頂面的進水孔直徑檢驗孔和射水道鋼套出水孔彎度檢驗槽；蓋板，其包括：頂板和沿頂板兩側分別垂直向下延伸的側板；檢測時，蓋板通過側板的底端支撐在檢具底座的底座頂面。該柴油機氣缸蓋射水道鋼套檢具結構簡單合理，能夠通過檢測確保射水道鋼套整體彎度、進水孔直徑和出水孔彎度質量合格，以相應的防止氣缸蓋模具不被射水道鋼套頂壞，防止氣缸蓋射水道漏水；并保證冷卻水能完全射在氣缸蓋鼻梁區位置，以保證氣缸蓋鼻梁區的冷卻效果。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人凌楊;盧遠恩;周瑜云;李小舉;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320629529.0
- 申請時間2013年10月12日
- 申請公布號CN203489822U
- 申請公布時間2014年03月19日
- 分類號G01B5/12(2006.01)I;G01B5/20(2006.01)I;
