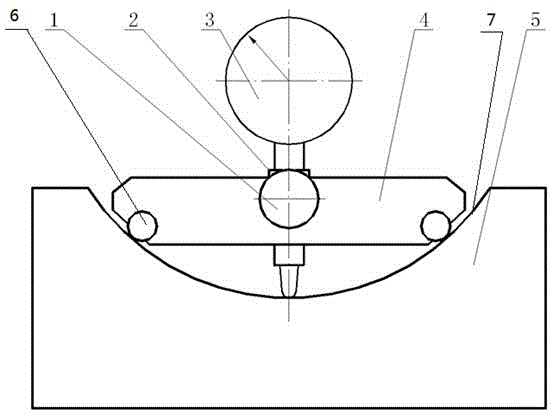

摘要:本發明公開了一種簡易孔徑測量工具及其方法,特征是單零位千分表與彈性活套配合,安裝在裝表座上,通過表座螺釘擰緊,固定在裝表座上,在校對塊上進行調“0”。單零位千分表通過安裝表座與校對塊配合壓表,擰緊表座螺釘,將單零位千分表調到零刻度,然后再把單零位千分表用于測量氣缸體右側面兩處單體泵安裝的小于半圓的圓弧半徑,根據校對塊的標準讀數與單零位千分表的讀數便可得出該圓弧半徑的數值??梢栽谛∮?80°的圓弧測孔徑,通過深度反映直徑。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人范才翼;黃幸周;覃偉軍;王鵬;周平;潘福斌;
- 地址537005 廣西壯族自治區玉林市玉州區天橋西路88號
- 申請號CN201410343800.3
- 申請時間2014年07月19日
- 申請公布號CN104165568A
- 申請公布時間2014年11月26日
- 分類號G01B5/12(2006.01)I;
