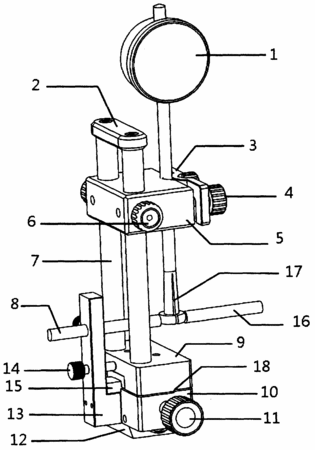

摘要:本實用新型公開了一種浮動工作臺,特別是一種能夠裝夾各種指示表的浮動工作臺。通過在一般表夾具改進下,在底部安裝有個滑動裝置,來實現雙向等值受力,從而完成各種內徑表的檢定。所述的滑動裝置包括:安裝于一般表夾具導桿下的浮動工作臺以及與浮動工作臺通過精密滑動導軌連接的浮動工作臺底座,浮動工具臺左側中部固定連接有擋塊,兩側設置有導軌鎖緊旋鈕,下部連接有滑塊,所述的擋塊另一端固定連接有頂桿,中部連接有浮動止動旋鈕,所述的浮動止動旋鈕穿過擋塊連接浮動工作臺。當浮動工作臺固定時,則是一個普通的表夾具,可以直接檢定各種指示表,當浮動工作臺滑動時,由于能夠實現雙向等值受力,能夠對漲簧式或鋼球式內徑表做檢定。
- 專利類型實用新型
- 申請人深圳市菲恩測控科技有限公司;
- 發明人汪紅兵;魏國初;王梅樹;
- 地址518055 廣東省深圳市南山區桃源街道麗山路硅谷大學創業園301室
- 申請號CN201020144104.7
- 申請時間2010年03月24日
- 申請公布號CN201653327U
- 申請公布時間2010年11月24日
- 分類號G01B5/12(2006.01)I;G01B5/00(2006.01)I;G01B3/22(2006.01)I;
