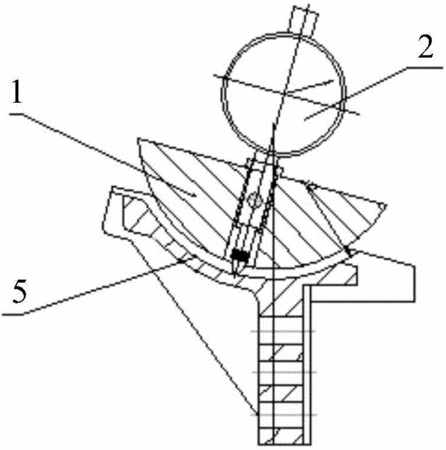

摘要:本發明公開了一種圓弧半徑的檢測組件,其應用于一種半圓弧形零件的檢測,半圓弧形零件的兩端由具有第一半徑的第一圓弧構成,半圓弧形零件的中間部位由具有第二半徑的第二圓弧構成,第二圓弧和兩段第一圓弧構成了近似半圓形,檢測組件包括:檢具體,其為半圓柱體,半圓柱體的半徑與第一半徑相等;百分表,其安裝在檢具體的中間部位;以及校表件,其為弧形狀,校表件的兩端部分的弧形與檢具體的半圓面匹配,校表件的中間部分的弧形半徑與第二半徑相等,其中,檢測組件在校表狀態下,檢具體置于校表件的兩端,百分表的表頭與校表件的中間部分的弧形接觸。該組件可以對特殊形狀的零件的圓弧半徑進行檢測。
- 專利類型發明專利
- 申請人廣西玉柴機器股份有限公司;
- 發明人梁宇斌;何偉;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201410042923.3
- 申請時間2014年01月29日
- 申請公布號CN103759615A
- 申請公布時間2014年04月30日
- 分類號G01B5/12(2006.01)I;G01B5/213(2006.01)I;
