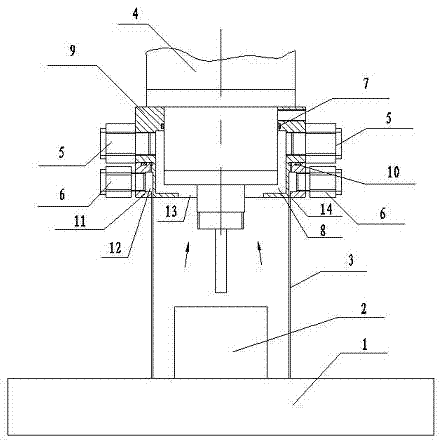

摘要：本實用新型涉及一種雕刻機用吸塵裝置，它包括安裝于電主軸上的吸塵頭，所述吸塵頭上連接有吹氣管和吸氣管，所述吸塵頭內有互為隔絕的兩個空腔，分別是吸塵腔和氣幕腔，其中，氣幕腔的一側與吹氣管相通連，另一側有向下的環狀的氣幕腔出口，吸塵腔的一側與吸氣管相通連，另一側有向下的吸塵腔入口，所述環狀的氣幕腔出口位于吸塵腔入口的外側。工作時，壓縮空氣經環狀的氣幕腔出口順電主軸方向吹下，在加工區的外側形成一道環狀氣幕，將加工工件形成的粉塵封鎖于其內，同時，吸塵機工作，將粉塵吸走。本實用新型且結構簡單、效果明顯，有效改善工作環境，保證了雕刻機的使用壽命和雕刻機的加工精度。
- 專利類型實用新型
- 申請人江蘇三星機械制造有限公司;
- 發明人王炎秋;
- 地址225300 江蘇省泰州市海陵區城東街道春風路西首三星公司
- 申請號CN201320498907.6
- 申請時間2013年08月16日
- 申請公布號CN203426133U
- 申請公布時間2014年02月12日
- 分類號B08B15/04(2006.01)I;B44B1/06(2006.01)I;B44B3/06(2006.01)I;
