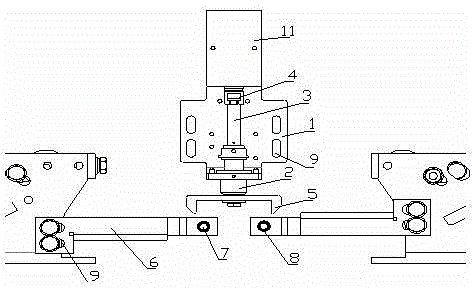

摘要:一種適用于地鐵站屏蔽門的門鎖裝置,適用于各種類型的地鐵站臺全高門、屏蔽門的門鎖裝置,屬于機械領域。本實用新型包括電磁鎖和與電磁鎖相配合的鎖緊裝置。電磁鎖通過底面的底板固定在門結構的上機梁上。電磁鎖的底板上從上至下置有依次同軸連接的電磁鐵、鐵芯、沿鐵芯軸向往復運動的鎖軸、固定軸承和鎖鉤,所述鎖鉤由中間水平放置的直柄以及直柄兩端垂直向下連接的側擋條組成,電磁鎖鎖體由鎖蓋覆蓋。鎖緊裝置分為左右兩部分分別固定在左右滑動開合的門板上,鎖緊裝置的左右兩部分分別包括鎖緊板。鎖緊板上靠近門結構中心位置的一端置有與鎖鉤匹配縮緊的滾動軸承,滾動軸承通過軸承軸固定。本實用新型可以順利的實現鎖緊功能,有效提高鎖具的使用壽命和鎖緊可靠性,具有結構簡單、加工方便、便于安裝和維護的特點。
- 專利類型實用新型
- 申請人同方股份有限公司;
- 發明人鄭佳;劉鵬;
- 地址100083 北京市海淀區清華同方科技廣場A座29層
- 申請號CN201320237220.7
- 申請時間2013年05月06日
- 申請公布號CN203420532U
- 申請公布時間2014年02月05日
- 分類號E05B47/06(2006.01)I;E05C7/04(2006.01)I;B61B1/02(2006.01)I;
