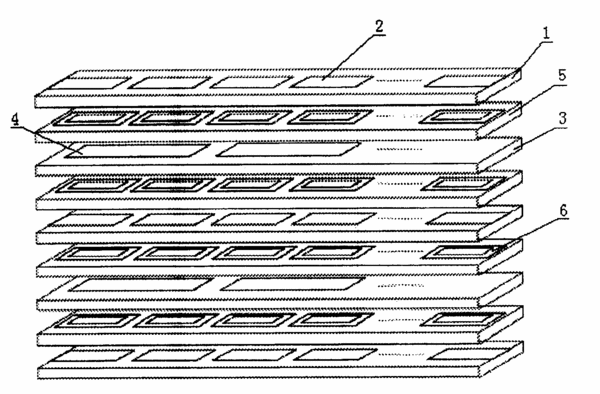

摘要：一種用于中高電壓的多層片式結構的陶瓷電容器，涉及陶瓷電容器技術領域。本發明包括用陶瓷材料制成的、帶三種類型內電極形式的數多片介質層和兩端外電極。其中一類介質層的內電極一的形狀為二至N個矩形、間隔布列并使排列在兩側邊的內電極一的外邊緣分別與兩端外電極連接，二類介質層的內電極二的形狀為二至二乘以N減二個環式四邊形，三類介質層的內電極三的形狀為一至N減一個矩形、間隔布列。其中N為大于二的自然數，上述三類數多片介質層依次疊加。同現有技術相比，本發明可以很大程度的降低邊緣電場畸變引發的擊穿幾率，大幅度的提高抗高壓擊穿強度。
- 專利類型發明專利
- 申請人同方股份有限公司;
- 發明人吉岸;王曉慧;陳仁政;張力;
- 地址100083北京市清華同方科技廣場A座2907
- 申請號CN200410101851.1
- 申請時間2004年12月29日
- 申請公布號CN100505122C
- 申請公布時間2009年06月24日
- 分類號H01G4/12(2006.01)I;H01G4/30(2006.01)I;H01G4/005(2006.01)I;
