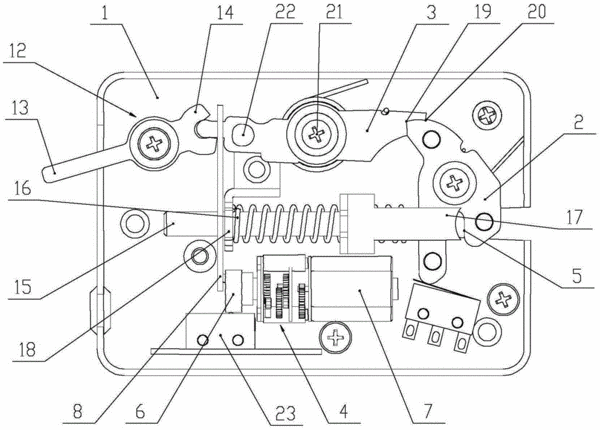

摘要：本發明公開了一種卡板鎖，包括鎖殼、與該鎖殼可轉動連接的卡板鎖舌和棘爪、以及用于帶動該棘爪轉動的觸發機構，所述卡板鎖舌上設有用于扣合鎖扣的鎖槽，所述觸發機構包括偏心凸輪和帶動該偏心凸輪轉動的電機，所述偏心凸輪通過拉片與棘爪的左端相連接；當卡板鎖處于鎖止狀態時，棘爪的右端與卡板鎖舌相扣合，電機接收開鎖信號轉動時，偏心凸輪帶動拉片向下運動，棘爪在拉片的作用下逆時針轉動與卡板鎖舌脫離，使鎖扣脫出鎖槽，完成開鎖。本發明通過增設偏心凸輪等，消除電機的運動慣性，使得卡板鎖的機械傳動連接更簡單、高效和可靠，增強了安全性；增設應急撥桿，出現故障時，無需采用強制破壞性手段即可開啟卡板鎖，延長壽命。
- 專利類型發明專利
- 申請人南京東屋電氣有限公司;
- 發明人閔浩;
- 地址210032 江蘇省南京市浦口區浦洲路27號
- 申請號CN201610048278.5
- 申請時間2016年01月22日
- 申請公布號CN105464482A
- 申請公布時間2016年04月06日
- 分類號E05B47/06(2006.01)I;E05B15/00(2006.01)I;
