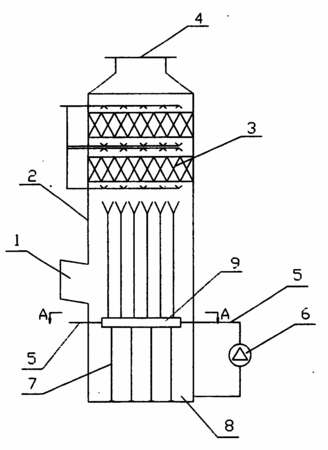

摘要：一種液柱噴射式煙氣脫硫塔，屬于煙氣凈化和脫硫技術領域。本發明包括塔體、與塔體中部連接的煙氣進口、與塔體頂部連接的煙氣出口、置于塔體內上部的雙層除霧器、置于塔體內底部的漿液收集器和與漿液收集器連接的漿液循環泵及與漿液循環泵出口連接并置于煙氣進口以下的噴射管。其結構特點是，所述煙氣進口管道與塔體水平橫截面呈向上傾斜布置，所述噴射管是由多個由大至小均勻變口徑的方管組成并雙向交錯布置。各方管大口徑端并聯并分別與漿液循環泵出口的兩路漿液輸送母管連接，各方管的上端面均布漿液噴射孔。同現有技術相比，本發明可以使煙氣在塔內均勻分布上升，使煙氣均勻與漿液接觸，同時使系統的能耗合理。
- 專利類型發明專利
- 申請人清華大學;清華同方環境有限責任公司;同方股份有限公司;
- 發明人趙旭東;項光明;姚強;
- 地址100083北京市清華同方科技廣場A座2907
- 申請號CN200410101855.X
- 申請時間2004年12月29日
- 申請公布號CN100361733C
- 申請公布時間2008年01月16日
- 分類號B01D53/78(2006.01);
