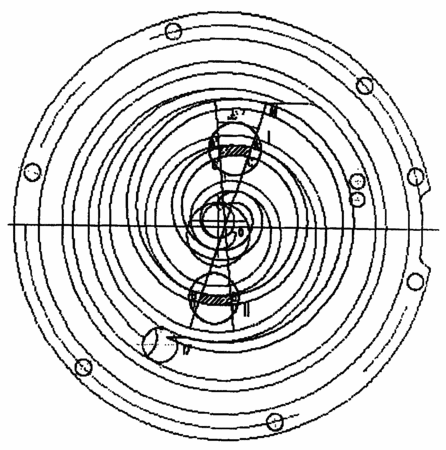

摘要：一種帶補氣回路的渦旋壓縮機補氣孔位置的確定方法，屬于空調壓縮機技術。包括如下步驟：在渦旋型線靠圓心側的最遠端M點向圓心移動360°得A點；過圓心0點與A點做直線相交于渦旋型線得B點；將A點與B點的直線AB逆時針旋轉30°，得出直線A’B’、A’點和B’點；當動渦旋盤的型線處于和定渦旋盤的型線中心對稱的位置時，直線AB和動渦旋盤的型線相交得出C點、D點，同時直線A’B’和動渦旋盤的型線相交得出C’點、D’點；兩個補氣孔位置分別確定在位于AA’C’CA、BB’D’DB構成的區間內。本發明實現了渦旋壓縮機在開設補氣孔位置的理論和實際使用結果的統一。
- 專利類型發明專利
- 申請人同方股份有限公司;清華大學;
- 發明人柴沁虎;馬國遠;江億;
- 地址100083北京市清華同方科技廣場A座2907
- 申請號CN200310100419.6
- 申請時間2003年10月16日
- 申請公布號CN100337037C
- 申請公布時間2007年09月12日
- 分類號F04C18/02(2006.01);
