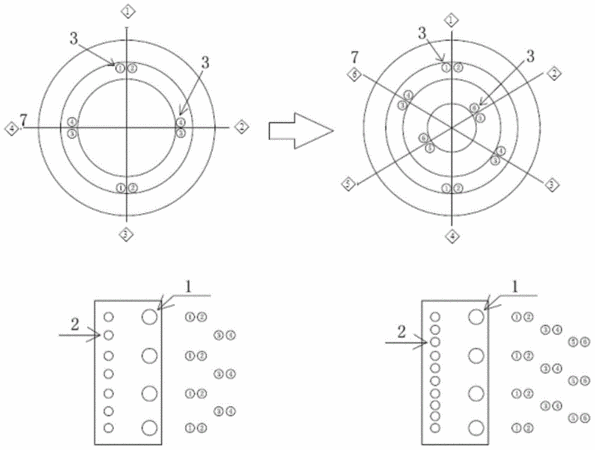

摘要:本實用新型公開了一種適用于LNG全容儲罐的預應力鋼絞線扶壁柱系統。所述預應力鋼絞線扶壁柱系統包括設于超大型LNG儲罐罐壁外的6個或8個扶壁柱和敷設于超大型LNG儲罐罐壁內的若干環向預應力鋼絞線束和若干豎向預應力鋼絞線束;所述環向預應力鋼絞線束的兩端固定于所述扶壁柱沿超大型LNG儲罐周向方向兩端的錨具上;所述豎向預應力鋼絞線束的兩端固定于超大型LNG儲罐罐壁外頂端和底端的錨具上。本實用新型解決了常規大型LNG全容儲罐四扶壁柱系統在超大罐型、極端地震力、極不利地質條件下大量預應力鋼絞線束的布置難題,滿足了各種不利條件下的設計要求,使得在絕大部分的場地條件下建設超大型LNG全容儲罐成為現實,是一種具備靈活性和集約性特點的LNG全容儲罐建造技術。
- 專利類型實用新型
- 申請人中國海洋石油總公司;中海石油氣電集團有限責任公司;
- 發明人屈長龍;鐘曦;陳團海;段品佳;揚帆;張博超;
- 地址100010 北京市東城區朝陽門北大街25號
- 申請號CN201420687941.2
- 申請時間2014年11月17日
- 申請公布號CN204418770U
- 申請公布時間2015年06月24日
- 分類號E04H7/20(2006.01)I;
