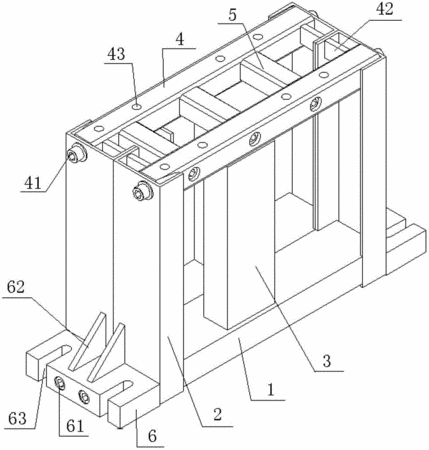

摘要:本實用新型公開了一種氣缸體夾緊座。該氣缸體夾緊座包括:底梁,其為開口向下并排設置的槽鋼組成;側柱,其為開口向內并排設置的槽鋼組成,開口對向的分別豎直設置在底梁的兩端;腳部壓塊,外側開設有U形安裝槽,并通過第一螺栓安裝到側柱底端外側,且接觸部位四周焊牢;上梁,其為兩根圓形棒料加工而成,兩端分別通過第二螺栓安裝到側柱頂端,且接觸部位四周焊牢;橫梁,其為棒料加工而成,平行橫向設置在上梁之間,用螺栓安裝于上梁;中柱,其為下端固定在底梁上,上端支撐上梁中部的槽鋼。該氣缸體夾緊座采用棒料和槽鋼制造,重量輕,抗拉強度高。
- 專利類型實用新型
- 申請人廣西玉柴機器股份有限公司;
- 發明人黃錦才;梁杰;馮永飛;蔣盛;
- 地址537005 廣西壯族自治區玉林市天橋西路88號
- 申請號CN201320117287.7
- 申請時間2013年03月14日
- 申請公布號CN203221355U
- 申請公布時間2013年10月02日
- 分類號B23Q3/06(2006.01)I;
