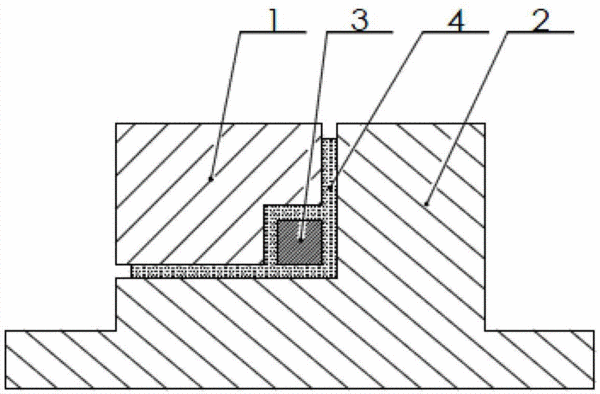

摘要:本實用新型涉及一種端面泵浦固體激光器激光晶體散熱結構,包括晶體上蓋、晶體底座、激光晶體和金屬焊料,所述的晶體上蓋、晶體底座和激光晶體通過金屬焊料焊接成一整體。與現有的技術相比,本實用新型的有益效果是:具有以下特點:1)用金屬焊料焊接方式來安裝激光晶體,極大的降低激光晶體與晶體上蓋和晶體底座間的熱阻,改善激光晶體的散熱性能;2)焊接后激光晶體在工作時機械應力也減小,避免了在高泵浦功率密度時產生的應力碎裂;3)提高了固體激光器的可靠性和穩定性;4)結構簡單、成本低,適用于中等功率端面泵浦的固體激光器。
- 專利類型實用新型
- 申請人鞍山煜宸科技有限公司;
- 發明人于廣禮;邢飛;宮銘輝;杜旭;
- 地址114051 遼寧省鞍山市高新區鞍千路263號
- 申請號CN201320057013.3
- 申請時間2013年01月31日
- 申請公布號CN203193115U
- 申請公布時間2013年09月11日
- 分類號H01S3/042(2006.01)I;
