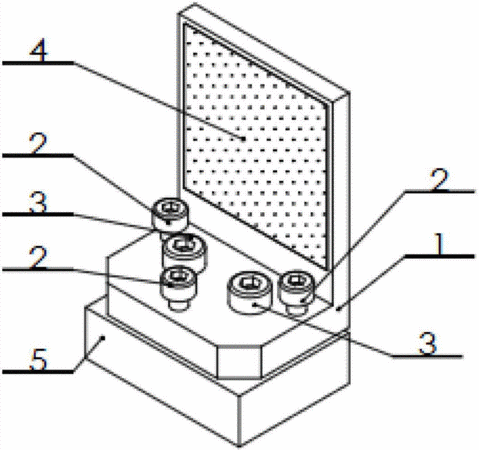

摘要：本實用新型涉及一種光學元件角度微調裝置，包括光學元件支架、角度調整螺釘、鎖緊螺釘、光學元件和載體，所述的光學元件支架為L形或T形結構，光學元件支架水平面上設有螺紋通孔和通孔，光學元件支架豎直面上設有光學元件，光學元件支架通過鎖緊螺釘穿過通孔固定在載體上；所述的角度調整螺釘穿過螺紋通孔固定在光學元件支架水平面上。與現有的技術相比，本實用新型的有益效果是：一種光學元件角度微調裝置，具有結構簡單、易于加工、成本低廉、操作方便、體積小巧、占用空間小的特點，對于直徑較大光束也不容易擋光，有效的方便了光學元件角度的微調，提高了工作效率，有廣闊的市場前景。
- 專利類型實用新型
- 申請人鞍山煜宸科技有限公司;
- 發明人于廣禮;邢飛;宮銘輝;杜旭;
- 地址114051 遼寧省鞍山市高新區鞍千路263號
- 申請號CN201320077230.9
- 申請時間2013年02月19日
- 申請公布號CN203191617U
- 申請公布時間2013年09月11日
- 分類號G02B7/00(2006.01)I;
