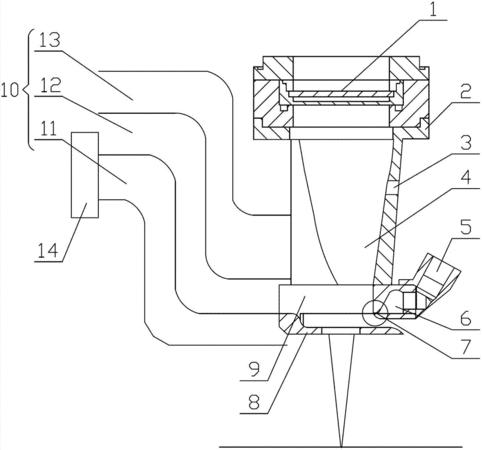

摘要:本實用新型涉及一種激光焊接用橫向氣簾,包括窗口保護鏡、氣簾支架、防飛濺板、氣簾連接板和導風筒,所述的氣簾支架頂部設有窗口保護鏡,氣簾支架底部通過氣簾連接板與防飛濺板相連接,氣簾支架和氣簾連接板的一側設有導風筒;所述的導風筒包括焊接煙霧排出通道、壓縮空氣排出通道和補償氣排出通道,其中焊接煙霧排出通道另一端與焊煙吸收器相連接。與現有的技術相比,本實用新型的有益效果是:具有結構簡單、使用方便、實用性強的特點,有效的避免了窗口保護鏡被污染,同時將焊接煙霧及橫向氣簾噴出的壓縮空氣有效排除,最大限度的保護了激光頭,實現了激光焊接長時間穩定工作。
- 專利類型實用新型
- 申請人鞍山煜宸科技有限公司;
- 發明人劉祥宇;王林;黃雪;高鵬博;馮明遠;
- 地址114051 遼寧省鞍山市高新區鞍千路263號
- 申請號CN201320194424.7
- 申請時間2013年04月17日
- 申請公布號CN203184832U
- 申請公布時間2013年09月11日
- 分類號B23K26/14(2006.01)I;B23K26/42(2006.01)I;
