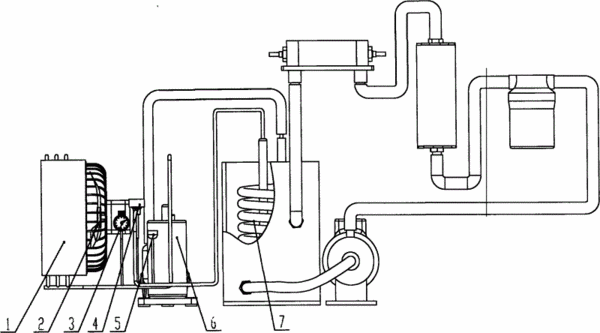

摘要:本實用新型涉及激光器的冷卻裝置技術領域,具體提供了一種YAG激光器一體化雙循環冷卻裝置,包括:冷凝器,給冷凝器散熱的風扇,空氣壓縮機,螺旋式蒸發器,毛細管,儲水箱,水泵,激光器;其中,冷凝器和風扇,及空氣壓縮機、螺旋式蒸發器、毛細管組成一套外循環冷卻系統;儲水箱和水泵,激光器組成一套內循環冷卻系統;外循環冷卻系統用于對內循環冷卻系統中的內循環水進行冷卻,內循環冷卻系統中的內循環水用于對激光器進行冷卻。本實用新型內循環冷卻系統和外循環冷卻系統集成為一體化結構,但獨立運作,故內循環冷卻系統中的冷卻水在循環過程中,不進入散熱器或冷凝器等容易污染水質的裝置,從而有效保證內循環水的水質。
- 專利類型實用新型
- 申請人武漢華工激光工程有限責任公司;
- 發明人閔大勇;盧飛星;羅俊;朱國;
- 地址430223 湖北省武漢市東湖高新技術開發區華中科技大學科技園華工科技激光產業園
- 申請號CN201020643230.7
- 申請時間2010年12月06日
- 申請公布號CN201966479U
- 申請公布時間2011年09月07日
- 分類號H01S3/042(2006.01)I;
