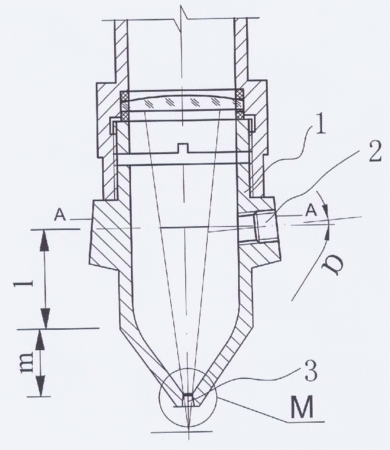

摘要：本實用新型公開了一種用于激光切割機的噴氣嘴，包括進氣口(2)、氣嘴本體(1)和出氣口(3)，所述氣嘴本體具有起始段(1)和錐形收縮段(m)，其特征在于所述進氣口(2)與所述氣嘴本體(1)的內腔壁相切，并且進氣口(2)的中心線與所述氣嘴本體(1)的水平線成一夾角(α)，所述出氣口(3)具有呈喇叭狀的擴張段(d)，所述擴張段(d)經過過渡段(n)與所述收縮段(m)連通。這種結構的噴氣嘴，能夠使進氣口的氣流沿著氣嘴本體內腔壁回旋加速，并經過收縮段和喇叭口后，能使氣流加速到超音速，將該噴氣嘴用于激光切割機就可以對厚度大的材料進行切割，提高切割速度和質量。
- 專利類型實用新型
- 申請人瑞安市博業激光應用技術有限公司;
- 發明人宮長海;吳慶隆;
- 地址325200浙江省瑞安市經濟開發區飛云分區民心路555號
- 申請號CN200920306841.X
- 申請時間2009年07月24日
- 申請公布號CN201427226Y
- 申請公布時間2010年03月24日
- 分類號B23K26/14(2006.01)I;B23K26/38(2006.01)I;B05B1/34(2006.01)I;
